System metanizacji - CO2-SNG

System metanizacji CO2 do magazynowania
energii elektrycznej poprzez produkcję SNG

Opis projektu

Unia Europejska przewodzi działaniom mającym na celu redukcję emisji CO2 oraz zwiększenie do roku 2020 udziału produkcji energii elektrycznej z odnawialnych źródeł energii do poziomu co najmniej 20%. Wadą odnawialnych źródeł energii, takich jak energia z wiatru czy słońca, jest ich okresowość, co powoduje niestabilność produkcji energii elektrycznej. Aby możliwe było osiągnięcie celów wyznaczonych przez UE, konieczne jest magazynowanie energii elektrycznej.

Projekt CO2-SNG służy jednoczesnemu rozwiązaniu problemów wykorzystania CO2 oraz magazynowania energii wytworzonej w oparciu o OZE. Dwutlenek węgla wychwycony ze spalin z bloku energetycznego w połączeniu z wodorem produkowanym w elektrolizerze przekształcany jest w specjalnych reaktorach metanizacji do Syntetycznego Gazu Ziemnego SNG.

Po latach badań we współpracy z naukowcami i firmami przemysłowymi opracowano nowatorską konstrukcję reaktora metanizacji, w której konwersja CO2 przynosi korzyści ekonomiczne. Aby przenieść wyniki działań laboratoryjnych na skalę pilotażową, powstało konsorcjum zrzeszające: TAURON Wytwarzanie S.A. (lider projektu), Francuską Komisję Energii Alternatywnych i Energii Atomowej (CEA), francuską firmę ATMOSTAT, Akademię Górniczo-Hutniczą im. Stanisława Staszica w Krakowie (AGH), Instytut Chemicznej Przeróbki Węgla (IChPW), RAFAKO S.A., West Technology & Trading Sp. z o.o. (WTT Polska) i Exergon Sp. z o.o. Budowa, rozruch i roczne próby na instalacji pilotażowej finansowane są przez Konsorcjum, przy współudziale Innoenergy oraz Partnerów Projektu.

Doświadczenie i wiedza zdobyte przy pracy na instalacji pilotażowej doprowadzą do komercjalizacji projektu.

Partnerzy projektu CO2 - SNG

TAURON Wytwarzanie - Koordynator projektu, odpowiada za budowę i testowanie instalacji, która jest zintegrowana z instalacją wychwytywania CO2

AGH Kraków - Odpowiada za kinetyczną analizę reakcji metanizacji na różnych katalizatorach
ATMOSTAT - Opracowanie i dostarczenie modułowych reaktorów strukturalnych

CEA (Francuska Komisja Energii Alternatywnych i Energii Atomowej) - Odpowiada za zaprojektowanie i realizację pierwszego reaktora 3–4 m3/h
EXERGON - Termodynamiczne modelowanie procesu, integracja cieplna układu, przygotowanie Studium Wykonalności oraz analiza biznesowa produktu
IChPW - Testowanie układu w skali pilotowej w rzeczywistym środowisku przemysłowym i skalowanie procesu wychwytu CO2
RAFAKO - Opracowanie projektu wykonawczego instalacji i modelu 3D, integracja reaktora metanizacji z całością instalacji. Nadzór nad dokumentacją urządzeń pomocniczych, sprzedaż przyszłych produktów projektu
West Technology & Trading - Odpowiada za przygotowanie dokumentacji koniecznej do produkcji i zakupu urządzeń oraz ich integrację z całością instalacji

Harmonogram projektu CO2-SNG

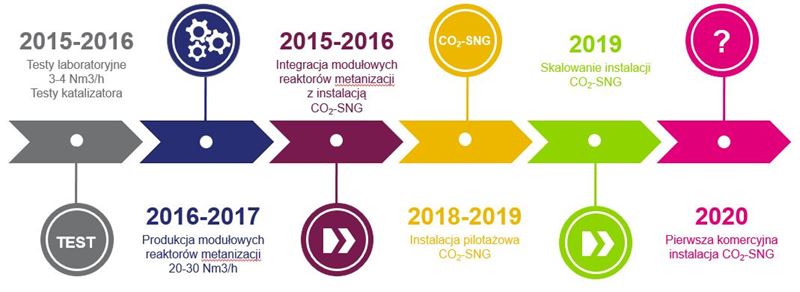

Harmonogram projektu CO2-SNG

Opis instalacji

Instalacja CO2-SNG jest jedną z pierwszych na świecie wykorzystującą tego typu reaktor metanizacji. Celem instalacji jest konwersja 4,5 Nm³/h CO2 do SNG. CO2 jest wychwytywane ze spalin z bloków energetycznych w TAURON Wytwarzanie S.A. Oddział Elektrownia Łaziska w Łaziskach Górnych w pilotażowej instalacji CCP (Carbon Capture Plant) wykorzystującej absorpcję CO2 w roztworach amin, która została opracowana i przetestowana przez TAURON i IChPW.

Aby dostosować system CO2-SNG do współpracy z niestabilnymi źródłami energii odnawialnej, instalację zaprojektowano do pracy w szerokim zakresie mocy 20–100% mocy znamionowej. Instalacja została zaprojektowana i skonstruowana z wykorzystaniem mobilnych kontenerów (nadzoru, analizatora, sprężonego powietrza, elektrolizera oraz metanizacji). Kontener metanizacji jest sercem systemu metanizacji, obejmuje kontrolę ciśnienia i przepływu gazów, a także układ chłodzący reaktora.

Reaktor metanizacji

Dotychczas wykorzystywane w przemyśle układy metanizacji składają się z kaskadowych reaktorów adiabatycznych lub reaktorów rurowych. W tego typu reaktorach kontrola temperatury procesu jest trudna, a koszty eksploatacji i konserwacji są wysokie. Reaktory metanizacji opracowane przez CEA i ATMOSTAT oparte są na unikalnej konstrukcji, która zapewnia lepszą kontrolę temperatury procesu metanizacji. W opracowanej koncepcji reaktorów strukturalnych reakcja metanizacji realizowana jest w „kanałach reakcyjnych” wypełnionych drobnoziarnistym katalizatorem, natomiast odbiór ciepła ze strefy reakcji realizowany jest poprzez krążący w „kanałach chłodzących” czynnik – olej termalny.

Schemat procesu CO2-SNG

Schemat procesu CO2-SNG

Wykorzystanie SNG/CNG

Istnieje wiele możliwości wykorzystania syntetycznego metanu – SNG produkowanego w instalacji CO2-SNG. Między innymi możliwe jest wytwarzanie CNG (sprężonego gazu ziemnego) do napędzania samochodów. CNG jest o wiele bardziej przyjazny dla środowiska niż tradycyjne paliwa samochodowe, jak olej napędowy czy benzyna. Ciągłe zaostrzanie norm emisyjnych może spowodować, że CNG będzie w przyszłości pionierem na rynku alternatywnych paliw samochodowych.

Możliwe jest również magazynowanie SNG poprzez jego zatłaczanie do sieci gazowej. SNG ma właściwości, które pozwalają na wtłaczanie go do istniejącego systemu gazowego i transportowanie do odbiorców, bez konieczności budowania nowej sieci.

Planowane testy

Testy planowane na instalacji CO-SNG mają na celu uprzemysłowienie procesu. Te planowane na 2019 rok związane są z:

Walidacją technologii metanizacji: 4,5 Nm3 /h strumienia  dla zmiennych obciążeń w zakresie od 20 do 100% mocy znamionowej.

Walidacją dynamiki pracy układu metanizacji dla trybu pracy instalacji w okresach nadprodukcji energii z OZE i wynikającą stąd koniecznością częstych wyłączeń oraz zmiany parametrów wejściowych.

Potwierdzeniem żywotności katalizatora oraz stopnia konwersji CO2 do metanu.

Analizą efektów energetycznych układu metanizacji ukierunkowaną na możliwość wykorzystania ciepła wydzielanego w procesie metanizacji do wstępnego podgrzewania gazu na wlocie do reaktora bądź do regeneracji amin w jednostce CCP.

CNG wyprodukowany przez instalację będzie magazynowany w butlach i wykorzystywany do napędzania samochodów.

Instalacja wychwytu CO2

Spaliny wytworzone w bloku węglowym posiadają zbyt wysokie stężenie tlenków siarki jak na wymogi zastosowanej w instalacji technologii usuwania CO2. Zatem przed przystąpieniem do właściwego procesu spaliny wymagają przygotowania polegającego na usunięciu tlenków siarki. W instalacji pilotowej proces ten realizowany jest w pierwszej kolumnie, gdzie spaliny kontaktują się ze specjalnym roztworem.

Odsiarczone spaliny kierowane są do drugiej kolumny, tzw. absorbera, gdzie kontaktują się z roztworem absorpcyjnym, opartym na związkach aminowych, który wiąże chemicznie większość CO2. Oczyszczone spaliny opuszczają kolumnę i kierowane są do komina. Związany chemicznie dwutlenek węgla wraz z roztworem kierowany jest do trzeciej kolumny, tzw. desorbera. Do urządzenia tego doprowadzane jest ciepło, które powoduje, że z roztworu desorbuje się (uwalnia) gazowy CO2. Uzyskany w ten sposób strumień gazu kierowany jest do komina – w procesie przemysłowym zostanie odpowiednio wykorzystany. Pozbawiony CO2 roztwór absorpcyjny zawracany jest do kolumny absorpcyjnej, gdzie ponownie kontaktuje się ze spalinami i absorbuje CO2. W ten sposób cykl powtarza się, co umożliwia prowadzenie procesu w sposób ciągły.

 Reaktor metanizacji
Zdjęcie: SKID reaktora metanizacji

Dane  techniczne SKIDu reaktora:
Stumień gazu – do 22,5 Nm3/h
Waga: 540 kg

Instalacja pilotażowa CO2-SNG
Zdjęcie: Lokalizacja instalacji pilotażowej CO2-SNG w TAURON Wytwarzanie S.A.
Oddział Elektrownia Łaziska w Łaziskach Górnych
Dane techniczne instalacji pilotażowej:
Strumień CO2 – 4,5 Nm³/h
Strumień H2 – 18,0 Nm³/h
Temperatura procesowa – 300–350°C
Ciśnienie gazu – do 15 b
Stopień konwersji CO2 do SNG >97%
Elastyczność – od 20% do 100%
Produkcja metanu – 4,4 Nm³/h
